應急照明配電箱典型方案

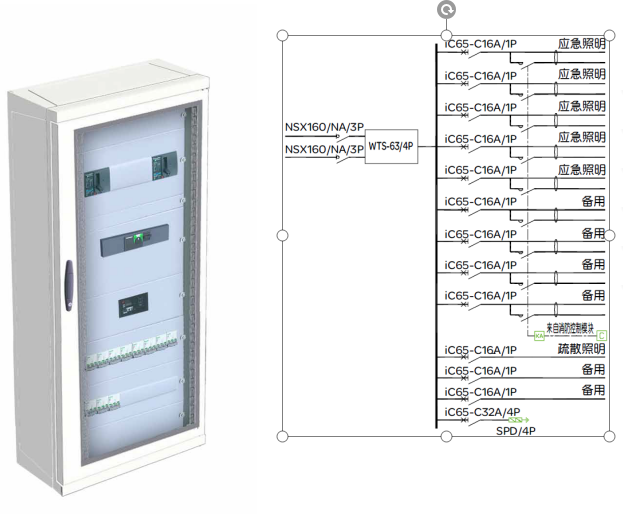

MW系列 W600 x H1300 x D260 IP30 透明玻璃門
應急照明配電箱其功能是在事故情況下（含火災情況），向應急照明和疏散指示照明回路供電。
圖例中，進線采用施耐德萬高WATSN系列PC級雙電源。在雙電源前可使用NSX NA或INS系列負荷開關，具備隔離功能，在檢修時在電源側有明顯斷點。出現開關采用C65系列微型斷路器，對于有漏電風險的場合，可加裝Vigi漏電模塊。
應急照明正常情況下不點亮，外部電源斷電情況下，自動點亮，火災等緊急情況下，由消防強制模塊強制閉合照明回路，點亮應急照明燈及疏散指示照明燈。
