什么是開關量、模擬量、數字量？它們之間有什么聯系與區別？
在工業自動化控制中，我們經常會遇到開關量、數字量、脈沖量、模擬量等各種概念；而按傳感器輸出數據信號的特性歸類，可以分為位置傳感器、開關量傳感器、模擬量傳感器和數字量傳感器等，每種傳感器都有其特定的應用場景和信號輸出特性。
通常工程師需要根據具體的測量要求選擇合適的傳感器，并結合相應的信號處理方法，獲得準確、穩定的測量結果。

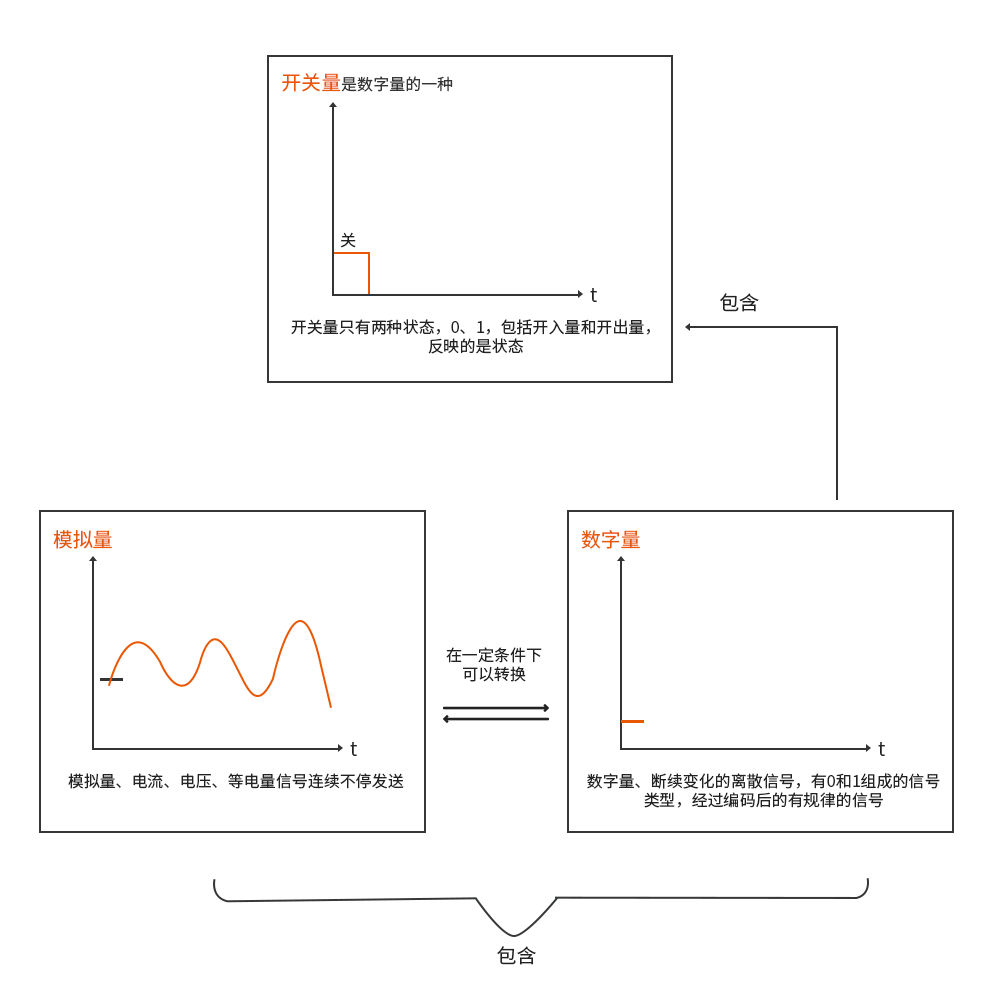

那么，開關量、模擬量、數字量具體代表什么意思呢？它們之間又有什么樣的區別？

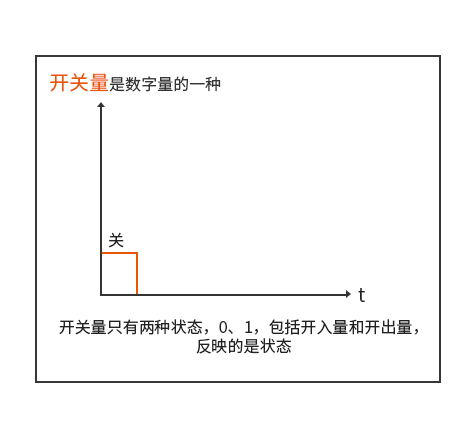

什么是開關量
開關量是指非連續性信號的采集和輸出，包括遙控采集和遙控輸出。它有1和0兩種狀態，這是數字電路中的開關性質，而電力上是指電路的開和關或者說是觸點的接通和斷開?！伴_”和“關”是電器最基本、最典型的功能。一般開關量裝置通過內部繼電器實現開關量的輸出。
開關量主要指開入量和開出量，是指一個裝置所帶的輔助點，譬如變壓器的溫控器所帶的繼電器的輔助點（變壓器超溫后變位）、閥門凸輪開關所帶的輔助點（閥門開關后變位），接觸器所帶的輔助點（接觸器動作后變位）、熱繼電器（熱繼電器動作后變位），這些點一般都傳給PLC或綜保裝置，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。
開關量用途
開關量信號用于表示二進制狀態或判斷事件是否發生。一般用于接近傳感器、光電傳感器上，它在數字電路中也非常常見，例如電子開關、按鈕、傳感器的二進制狀態等。

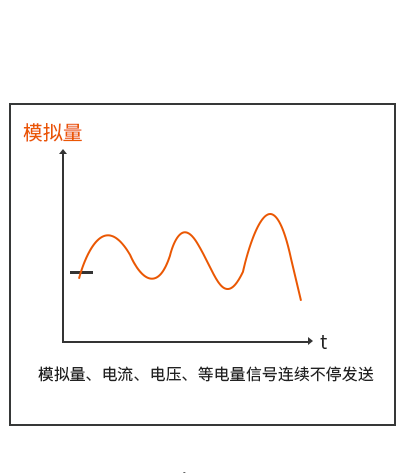

什么是模擬量
模擬量是指一些連續變化的物理量，如電壓、電流、壓力、速度、流量等信號量，模擬信號是幅度隨時間連續變化的信號，通常電壓信號位0~10V，電流信號為4~20mA，可以把PLC的模擬量模塊進行數據采集，其經過抽樣和量化后可以轉換為數字量。模擬量是指變量在一定范圍連續變化的量；也就是在一定范圍（定義域）內可以取任意值（在值域內）。數字量是分立量，而不是連續變化量，只能取幾個分立值，如二進制數字變量只能取兩個值。
模擬量用途
模擬量信號適用于測量和監測方面。常見于激光雷達、激光糾偏傳感器、精密激光糾偏傳感器等。例如，溫度傳感器會輸出連續的電壓或電流信號，這些信號與溫度呈線性關系。

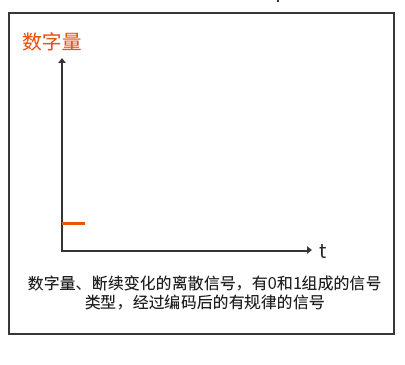

什么是數字量
數字量是物理量的一種，它們的變化在時間上是不連續的。通常所說的數字量是“0”和“1”組成的信號類型，通常是經過編碼后的有規律的信號。對于開關量來說，觸點閉合可以認為是“1”，觸點斷開是”0“，作為數字量采集信號，模擬量可以設置臨界值量化，小于臨界值為“0”，大于等于臨界值為“1”。
數字量用途
數字量信號在計數、狀態指示和離散數據傳輸中非常適用。例如，計數器可以記錄發生的事件數量，狀態指示器可以顯示不同設備的工作狀態，數字量信號還可以用于控制電子設備。
這些不同類型的信號在電子工廠、自動化、通信、控制系統和科學實驗等領域中具有重要作用。
我們可以發現，開關量信號在控制邏輯和判定事件是否發生方面非常有用，如控制開關、傳感器狀態監測等，數字量信號適用于離散計數、狀態指示和數字?jǐn)?shù)據傳輸，如計數器、狀態指示器、數字顯示等；模擬量信號用于測量和傳輸連續變量，如溫度、壓力、聲音等。
