三相電系統的“三足鼎立”:三線、四線與五線的奧秘
三相三線制、四線制與五線制
在現代電力供應體系中,三相電系統宛如一座堅實的基石,支撐著工業、商業以及日常生活的用電需求。從大型工廠中轟鳴運轉的機械設備,到商業中心璀璨的燈光和辦公設備,再到住宅小區的各類電器,三相電系統無處不在,默默為社會的正常運轉輸送著穩定而強大的能量。
三相電系統之所以能成為主流,源于其卓越的性能優勢。與單相電相比,三相電在功率傳輸上更加穩定高效,能夠輕松應對大規模、高功率的用電場景。而且,三相電系統中的三相電源相互協作,使得電流和電壓的波動得以有效平衡,為各類設備提供了更為可靠、優質的電力保障,大大降低了因電力不穩定而導致的設備故障風險,提高了生產和生活的連續性

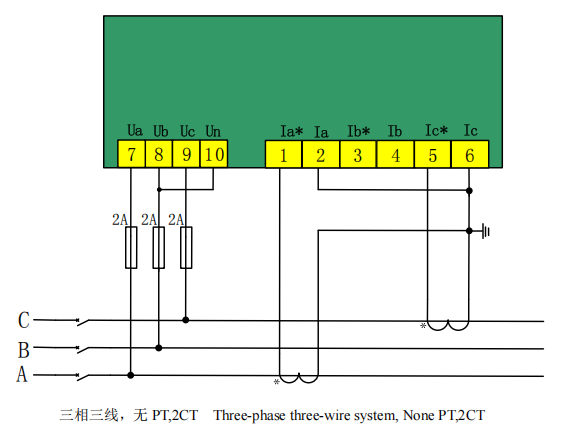

三相三線系統主要由 A、B、C 三根相線組成,沒有中性線(N 線)和地線(PE 線)。這種系統在電力傳輸領域有著獨特的地位,尤其是在 10KV 以上的高壓輸電線路中應用廣泛。例如,在大型工廠中,那些功率巨大的生產設備,如鋼鐵廠的大型軋鋼機、化工廠的大功率反應釜等,通常采用三相三線系統供電。其原因在于這些設備的三相負載相對平衡,三相三線系統能夠滿足其大功率的用電需求,而且線路結構相對簡單,能夠降低成本和線路損耗。此外,在一些電力傳輸網絡中,三相三線系統也發揮著重要作用,將發電廠產生的電能高效地輸送到各個變電站,為廣大地區提供電力支持。由于沒有中性線,三相三線系統減少了線路建設成本和電能損耗,提高了輸電效率,使得電能能夠以較高的電壓等級穩定傳輸,確保了電力供應的可靠性和穩定性,有力地支撐著工業生產和社會發展的電力需求。

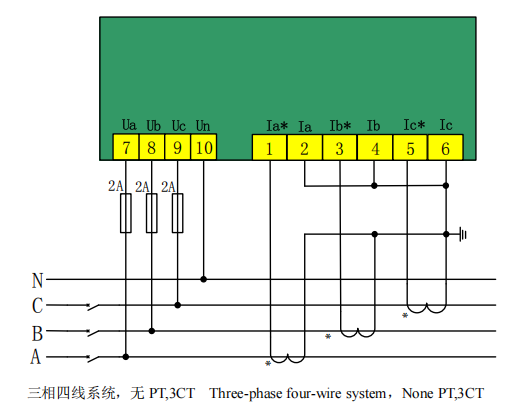

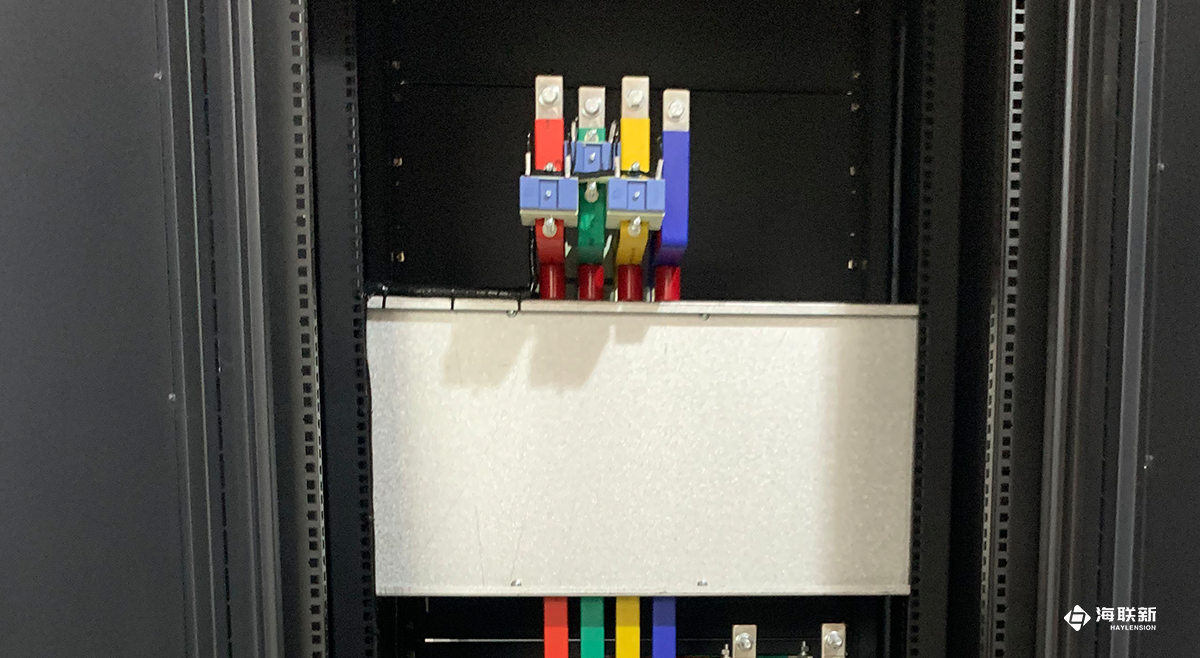

三相四線系統由 A、B、C 三根相線和一根零線(N 線)組成。在我們的日常生活中,三相四線系統可謂無處不在,家庭、學校、寫字樓、商場等場所的供電大多依賴于它。三根相線之間的電壓為 380V,可供三相電動機等動力設備使用,而任意一根相線與零線之間的電壓為 220V,正好滿足了家庭中各類電器如電燈、電視、冰箱、空調等的用電需求,實現了動力與照明的混合供電,為人們的生活帶來了極大的便利。

零線在三相四線系統中起著至關重要的作用。當三相負載不平衡時,零線能夠?qū)ú黄胶怆娏?,使其流回中性點,從而確保三相供電的線電壓和相電壓基本保持穩定平衡,避免因電壓波動過大對電器設備造成損害。例如,在一個小區中,不同住戶在不同時間使用的電器種類和數量各不相同,這就導致了三相負載的不平衡。如果沒有零線來平衡電流,某些相的電壓可能會過高或過低,使得一些住戶的電器無法正常工作,甚至損壞。此外,對于采用保護接零的電氣設備,當設備絕緣損壞發生碰殼時,短路電流會通過零線構成回路。由于零線的阻抗相對較小,短路電流會很大,這將促使保護裝置迅速動作,及時切斷電源,從而有效地保護人身和設備的安全,防止觸電事故的發生。

在實際應用中,三相四線系統的工作原理基于星形聯接方式。三相電源的三個線圈采用星形接法,將三個線圈的末端連接在一起形成中性點,從該點引出零線,而三個線圈的首端則分別引出 A、B、C 三根相線。當三相負載對稱時,各相電流大小相等、相位相差 120°,此時零線電流為零;但在實際生活中,三相負載往往難以做到完全對稱,因此零線中會有一定的電流通過,以維持三相電壓的平衡,確保整個供電系統的穩定運行,為我們的生活提供可靠的電力保障。

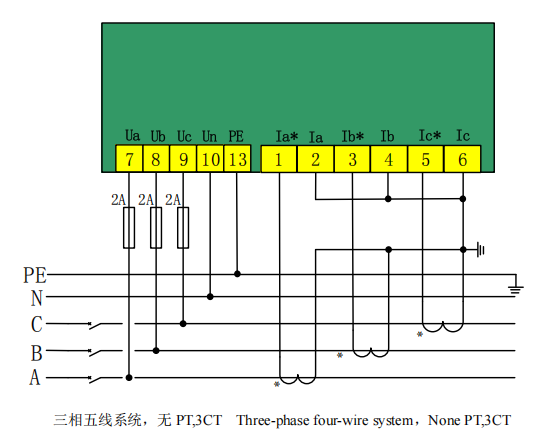

三相五線系統是在三相四線系統的基礎上增加了一根地線(PE 線),由 A、B、C 三根相線、一根零線(N 線)和一根地線(PE 線)組成。這一地線的增加,為用電安全筑起了一道堅實的防線,在眾多對用電安全要求苛刻的場所發揮著關鍵作用,如醫院、實驗室、精密電子設備生產車間等。
在醫院的手術室中,各種精密的醫療設備圍繞著患者,生命的安危系于每一個細微的操作和每一個穩定運行的設備上。一旦發生漏電事故,后果不堪設想。三相五線系統中的地線能夠?qū)⒙╇婋娏餮杆僖氪蟮?,確保患者和醫護人員不會觸電,為手術的順利進行提供了可靠的電力保障。例如,心臟起搏器等高度敏感的醫療設備,對電源的穩定性和安全性要求極高,任何微小的電壓波動或漏電都可能導致設備故障,進而危及患者生命。而三相五線系統的穩定供電和良好接地,有效地避免了這些潛在風險,讓醫生能夠?qū)W⒂谑中g(shù),患者能夠安心接受治療。
實驗室也是三相五線系統的重要應用場景。許多實驗涉及高精密的儀器設備,這些設備對電源的純凈度和穩定性要求極高,同時實驗人員也需要在一個安全的用電環境中進行操作。三相五線系統能夠有效減少電磁干擾,保證實驗數據的準確性和可靠性,防止因漏電等問題對實驗人員造成傷害,為科學研究的順利開展提供了有力支持。在電子顯微鏡、質譜儀等高端科研設備的運行過程中,穩定的電源和可靠的接地是確保設備正常工作、獲取精確實驗數據的基礎條件,三相五線系統正好滿足了這些需求。
從原理上講,當設備正常運行時,地線(PE 線)并不通過工作電流,它就像一位默默堅守的衛士,時刻準備著應對突發的漏電情況。一旦設備發生漏電,PE 線能夠迅速將電流導入大地,使設備外殼保持零電位,從而避免人員觸電事故的發生。而且,在三相五線系統中,PE 線的接地電阻要求非常嚴格,通常要求小于 4 歐姆,這樣才能確保在漏電發生時,能夠快速有效地將電流泄放,最大限度地保障人身安全和設備的正常運行。

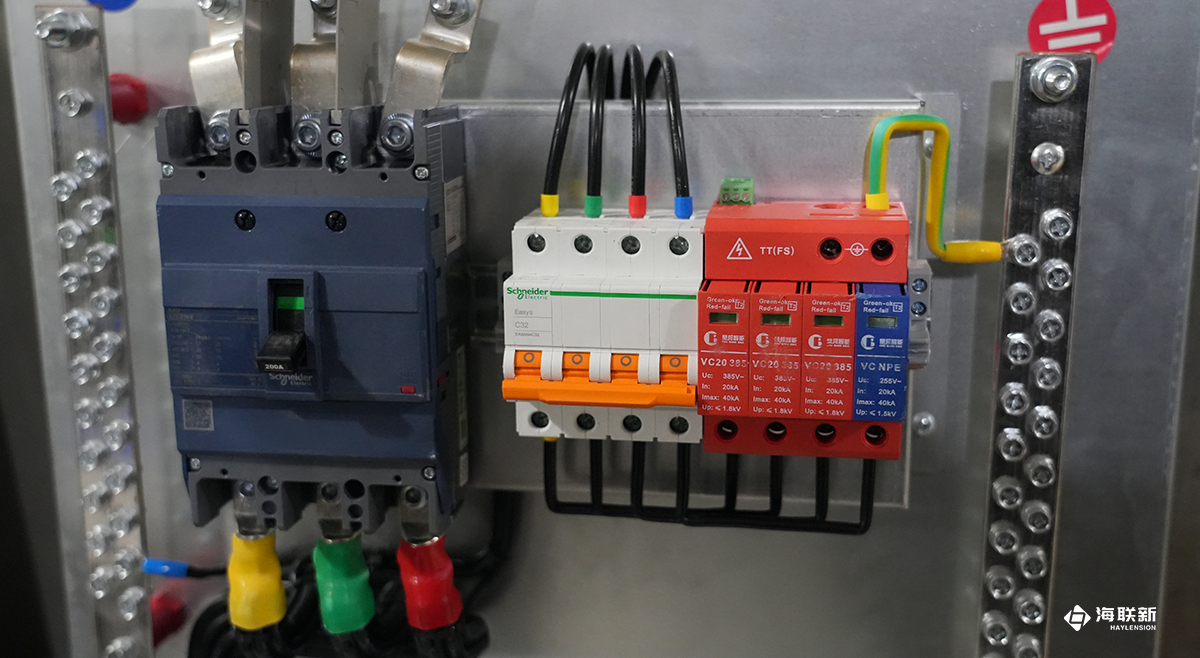

在實際的布線和安裝過程中,三相五線系統也有著嚴格的規范和要求。例如,保護零線(PE 線)必須采用黃綠雙色線,以便與其他線路清晰區分,避免誤接;工作零線(N 線)一般采用黑色線,沿墻垂直布線時,PE 線應設在最下端,水平布線時,PE 線在靠墻端,這樣的布線方式有助于在發生故障時快速排查和修復問題;在電力變壓器處,工作零線從變壓器中性瓷套管上引出,保護零線從接地體的引出線引出,且重復接地按要求一律接在保護零線上,禁止在工作零線上重復接地,這些措施都是為了確保接地系統的可靠性和穩定性,讓三相五線系統能夠持續、穩定地發揮其安全保護作用,為各個領域的用電提供堅實的保障。


三相三線、三相四線和三相五線系統在接線方式、電壓特性、負載適應性等方面存在著明顯的差異,同時它們之間又有著緊密的聯系,共同構建起了一個穩定、安全、高效的電力供應網絡,滿足了不同領域、不同場景下的用電需求。
三相三線系統最為簡潔,僅由三根相線組成,主要應用于高壓輸電和部分三相平衡負載的工業場景;三相四線系統在三相三線的基礎上增加了零線,星形接法是其常見的連接方式,這種接線方式能夠同時提供線電壓和相電壓,滿足了民用和商業領域中三相動力設備與單相照明、電器設備混合供電的需求;三相五線系統則是在三相四線的基礎上進一步優化,增加了獨立的地線,使得接地保護更加完善,主要應用于對用電安全要求極高的場所,如醫院、實驗室等。
三相三線系統的線電壓為 380V,適用于大功率設備的高壓輸電和三相平衡負載的供電;三相四線系統不僅有 380V 的線電壓可供三相電動機等動力設備使用,還能通過相線與零線之間的 220V 相電壓為家庭和商業場所的單相電器提供電源,實現了動力與照明的一體化供電;三相五線系統的電壓特性與三相四線系統相似,但由于其獨立的地線設置,在保障設備和人員安全的同時,也為一些對電源穩定性和純凈度要求較高的精密設備提供了更可靠的電力支持。
負載適應性上,三相三線系統對三相負載的對稱性要求較高,適用于諸如三相電力變壓器、三相電機等三相平衡負載;三相四線系統則具有更強的適應性,既能支持三相平衡負載,也能滿足三相不平衡負載的供電需求,通過零線的作用維持三相電壓的穩定平衡,確保各類單相和三相電器設備的正常運行;三相五線系統在三相四線系統的基礎上,進一步增強了對用電安全的保障,特別適用于那些對漏電保護要求嚴格、設備精密且人員安全至關重要的場所,能夠有效避免因漏電等問題對設備和人員造成的危害。
綜上所述,三相三線、三相四線和三相五線系統各有其獨特的優勢和適用場景,它們共同構成了現代電力供應體系的重要組成部分。在實際的電力設計、施工和應用中,我們需要根據不同的用電需求、負載特性和安全標準,合理選擇合適的三相電系統,以確保電力供應的穩定可靠、安全高效,為社會的發展和人們的生活提供堅實的電力保障。只有充分了解并正確運用這三種系統,才能使電力資源得到優化配置,發揮出最大的效益,滿足各個領域不斷增長的電力需求,推動社會經濟的持續發展和進步。
