電路世界的 “守護者”:熱磁式脫扣器與電子式脫扣器
在日常生活中,你是否遇到過這樣的情況:正開著空調、吹著風扇,享受著愜意的時光,突然 “啪” 的一聲,整個屋子陷入黑暗,電器全部罷工。又或者,當你打開某個大功率電器時,家里的電閘就會莫名跳閘。這些看似惱人的小插曲,其實都與電路中的 “守護者”—— 脫扣器息息相關。
脫扣器,就像是電路世界的忠誠衛士,時刻守護著電路的安全。當電路中出現過載、短路等
異常情況時,它能迅速做出反應,自動切斷電路,避免電器設備受到損壞,甚至防止火災等嚴重事故的發生??梢哉f(shuō),脫扣器是保障我們用電安全的關鍵防線。
在脫扣器的大家庭中,熱磁式脫扣器和電子式脫扣器是兩位 “明星成員”,它們各自有著獨特的本領和特點。接下來,就讓我們一起深入了解一下熱磁式脫扣器以及電子式脫扣器,看看它們是如何守護我們的用電安全的。

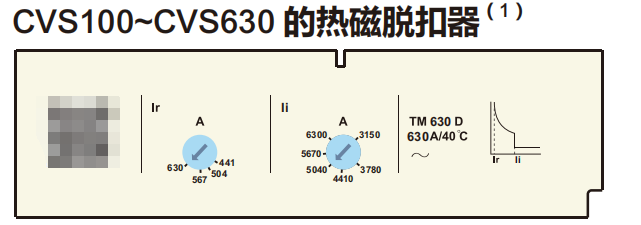

熱磁式脫扣器,就像是一位經驗豐富的老工匠,堅守著傳統的技藝,為電路安全保駕護航。
它的工作原理融合了熱效應和磁效應,就像兩位默契的搭檔,共同守護著電路。
當電路中出現過載時,電流會增大,此時,熱磁式脫扣器中的雙金屬片就開始發揮作用啦。雙金屬片是由兩種不同熱膨脹系數的金屬緊緊貼合在一起制成的。當電流通過雙金屬片時,它會因?yàn)殡娏鞯臒嵝?yīng)而發熱,就像我們?cè)诨鹕峡緰|西一樣,溫度升高。由于兩種金屬的熱膨脹系數不同,受熱后膨脹的程度也不一樣,于是雙金屬片就會發生彎曲變形,就像一個被熱彎的小鐵片。隨著電流持續增大,雙金屬片彎曲得越來越厲害,當達到一定程度時,它就會觸發脫扣機構,就像按下了一個開關,使斷路器迅速分閘,切斷電路,從而保護電器設備免受過載電流的損害 。
而當電路發生短路時,情況就更加危急了,就像突然發生了一場大火,必須立刻采取行動。此時,短路電流會瞬間變得非常大,就像洶涌的洪水一樣。熱磁式脫扣器中的電磁線圈會迅速響應,因?yàn)殡娏髟酱?,產生的磁場就越強。強大的磁場力會瞬間推動銜鐵,就像被一只無形的大手猛推了一下,帶動脫扣機構動作,使斷路器在極短的時間內切斷電路,及時阻止短路電流對電路造成更大的破壞。
熱磁式脫扣器作為電路保護領域的 “老臣”,有著諸多令人稱贊的優點。
①首先,它的成本相對較低,價格親民,對于預算有限的用戶來說非常友好。無論是一般家庭還是小型商業場所,都能輕松負擔得起,這使得它在市場上擁有廣泛的應用基礎。
②其次,熱磁式脫扣器的可靠性相對較高,它經過了長時間的實踐檢驗,就像一位久經沙場的老將,在各種復雜的電路環境中都能穩定地工作。而且,它不受電壓波動的影響,無論電壓是高一點還是低一點,它都能堅守崗位,準確地判斷電路中的電流情況,及時做出脫扣動作,保障電路的安全。
③另外,熱磁式脫扣器的壽命也比較長,只要正常使用和維護,它可以陪伴我們很長時間,為我們的用電安全持續保駕護航。
然而,金無足赤,人無完人,熱磁式脫扣器也存在一些不足之處。
①它只能提供二段保護,也就是過載保護和短路保護,對于一些復雜的電路故障情況,可能無法全面地進行保護,能力有限。
②而且,它的動作值誤差比較大,就像一個不太精準的秤,稱出來的重量不太準確。雖然現在有一些新一代的斷路器可以進行機械調節,但調節幅度很小,誤差仍然相當大。這就可能導致在實際使用中,有時候該脫扣的時候沒有及時脫扣,不該脫扣的時候卻誤動作了。
③此外,熱磁式脫扣器受環境影響較大,比如在溫度過高或者過低的環境中,它的性能就會受到影響,就像一個怕熱怕冷的人,在極端天氣下會感到不舒服,工作狀態也會受到干擾。如果環境溫度過高,雙金屬片可能會因?yàn)轭~外的熱量而提前動作,導致誤跳閘;如果環境溫度過低,雙金屬片的反應可能會變得遲鈍,影響脫扣的及時性。

由于熱磁式脫扣器的這些特點,它在一些對保護精度要求不高的場景中得到了廣泛的應用。在一般家庭中,我們使用的各種電器,如電視、冰箱、空調等,雖然也需要電路保護,但對于保護的精度并沒有特別高的要求。當我們同時使用多個電器,導致電路過載時,它能及時切斷電路,防止電器損壞;當電路發生短路時,它也能迅速反應,避免火災等危險情況的發生。
在小型商業場所,如小型超市、便利店、理發店等,熱磁式脫扣器同樣發揮著重要的作用。這些場所的用電設備相對簡單,對保護精度的要求也不是特別嚴格。熱磁式脫扣器的低成本和可靠性,正好滿足了這些場所的需求。它可以有效地保護這些場所的電路和設備,確保商業活動的正常進行。

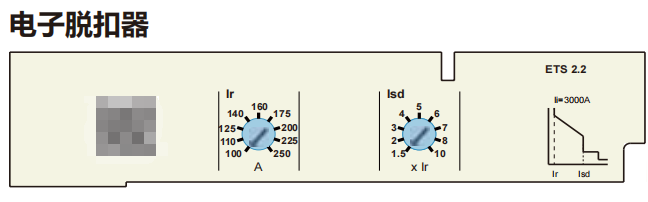

電子式脫扣器則像是一位緊跟時代潮流的科技達人,憑借著先進的電子技術,在電路保護領域嶄露頭角。它的工作原理充滿了科技感,利用內置互感器采集電流信號,就像一個敏銳的小偵探,時刻關注著電路中的電流變化 。這些采集到的電流信號是模擬量,就像我們?nèi)粘I钪械母鞣N連續變化的聲音、光線等。而電子式脫扣器有著神奇的 “魔法”,它能將這些模擬量轉換為數字量,就像把日常生活中的信息轉化為計算機能夠理解的二進制代碼。
轉換后的數字量會與保護單元內預先設定好的整定值進行比較,這個整定值就像是一個標準線。當檢測到的電流超過整定值時,電子式脫扣器就會迅速輸出脫扣信號,使脫扣線圈動作。脫扣線圈再作用于分閘機構,最終使斷路器分閘,切斷電路,及時阻止異常電流對電路造成危害。
電子式脫扣器的優勢十分顯著,功能非常完善。
①它不僅可以提供三段甚至四段保護,比熱磁式脫扣器的保護功能更加全面,能夠應對各種復雜的電路故障情況。其靈敏度高,動作值比較精確,能夠準確地命中目標。
②而且,它的動作值可以根據實際需求進行調節,適應不同的電路保護要求。
③電子式脫扣器還緊跟時代步伐,加裝通訊模塊后還可以與上位機連接,實現遠程控制。這就好比我們可以通過手機遠程控制家里的電器一樣,方便又智能。在一些大型工廠或者智能建筑中,工作人員可以坐在監控室里,通過電腦遠程監控和控制各個電路的斷路器,及時發現并處理電路故障,大大提高了工作效率和安全性。
④此外,電子式脫扣器基本不受環境溫度影響,無論外界環境是炎熱還是寒冷,它都能穩定地工作不會被外界環境所干擾。
然而,電子式脫扣器也并非十全十美。它的成本過高,價格昂貴,對于一些預算有限的用戶來說,可能會望而卻步。另外,一般情況下電子式脫扣器不能倒進線,這在一些特殊的電路安裝場景中可能會受到限制 。

由于電子式脫扣器具有這些特點,它主要應用于一些對保護要求較高的場合。在工業領域,許多大型機械設備和生產線對電力的穩定性和安全性要求極高。一旦電路出現故障,可能會導致整個生產線停工,造成巨大的經濟損失。電子式脫扣器的高精度保護和遠程控制功能,能夠及時發現并解決電路問題,保障工業生產的順利進行。

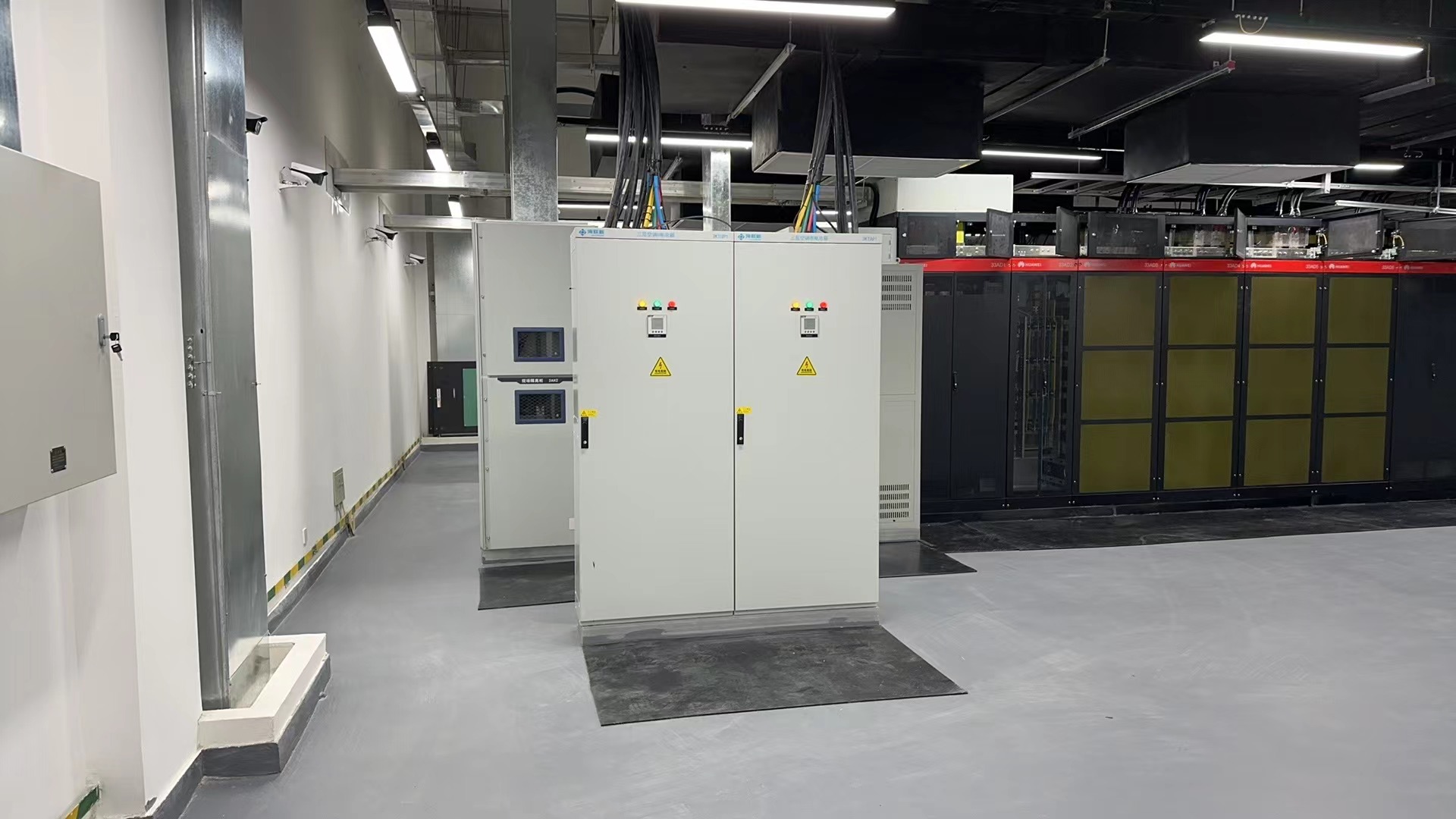

在大型數據中心,里面存放著大量的服務器和重要的數據,電力供應的穩定性至關重要。電子式脫扣可以對數據中心的電路進行精細的保護,確保服務器等設備的正常運行,防止因電路故障導致數據丟失或損壞。
熱磁式脫扣器和電子式脫扣器,雖然看似是兩個獨立的個體,但實際上它們?cè)陔娐繁Wo(hù)中相互配合,共同守護著電路的安全。
相同之處
從保護功能的角度來看,它們有著一些相同點:都可以提供短路與過載保護。這是電路保護中最基本也是最重要的兩項功能。當電路中出現短路時,強大的短路電流會像猛獸一樣沖擊電路,熱磁式脫扣器和電子式脫扣器都能迅速做出反應,切斷電路,避免短路電流對電路造成更大的破壞。在面對過載情況時,它們也能發揮作用,防止過載電流長時間通過電路,保護電器設備免受過載的損害。
然而,電子式脫扣器就像是一個擁有更多技能的超級戰士,它的保護功能更加豐富多樣。除了短路和過載保護外,還能提供欠壓及零壓保護、電磁保護等。當電路中出現欠壓或零壓情況時,電子式脫扣器能及時檢測到,并迅速切斷電路,保護電器設備不受低電壓的影響。在一些特殊的電磁環境中,它也能發揮電磁保護的作用,確保電路的穩定運行。
在使用方式上,熱磁式脫扣器和電子式脫扣器也有著明顯的區別。
熱磁式脫扣器就像一個獨立自主的守護者,它不需要外接電源,可以不使用跳閘線圈。它的工作完全依賴于自身的熱效應和磁效應,就像一個自給自足的小世界,無論外界電源如何變化,它都能按照自己的節奏工作,不受電壓波動的影響 。這使得它在一些電源不穩定的環境中,依然能夠可靠地工作,為電路提供穩定的保護。
而電子式脫扣器則像是一個需要外部支持的高科技設備,它是用電子元件構成的電路,需要外接電源才能正常工作。它就像我們的手機,需要充電才能使用。外接電源為它提供了運行所需的能量,讓它能夠?qū)崟r(shí)監測電路中的電流變化,并根據預設的參數進行精確的判斷和控制。雖然這種方式使得電子式脫扣能夠?qū)崿F(xiàn)更加復雜和精確的保護功能,但也增加了它對電源的依賴性。如果外接電源出現故障,那么電子式脫扣器可能就無法正常工作,影響電路的保護效果 。
由于熱磁式脫扣器和電子式脫扣器在保護功能和使用方式上的差異,它們的適用性也有所不同。在選擇使用哪種脫扣器時,我們需要根據具體的需求和場景來進行考量。
如果是在一些對保護精度要求不高,預算有限的場景中,比如一般家庭和小型商業場所,熱磁式脫扣器就是一個性價比超高的選擇,它的低成本和可靠性能夠滿足這些場所的基本需求。
而在對保護要求較高,對成本不太敏感的場合,如工業領域和大型數據中心,電子式脫扣器能夠提供全方位、高精度的保護。
熱磁式脫扣器和電子式脫扣器并不是完全替代的關系,它們?cè)陔娐繁Wo(hù)中都有著各自的價值和作用。就像在一個團隊中,每個成員都有自己的特長和優勢,只有相互配合,才能發揮出最大的效能。在實際應用中,我們需要根據具體情況,合理地選擇和使用熱磁式脫扣器和電子式脫扣器,讓它們共同為我們的電路安全保駕護航。
