MDrail-E低壓分配電及控制成套系統

一脈相承，智慧三箱

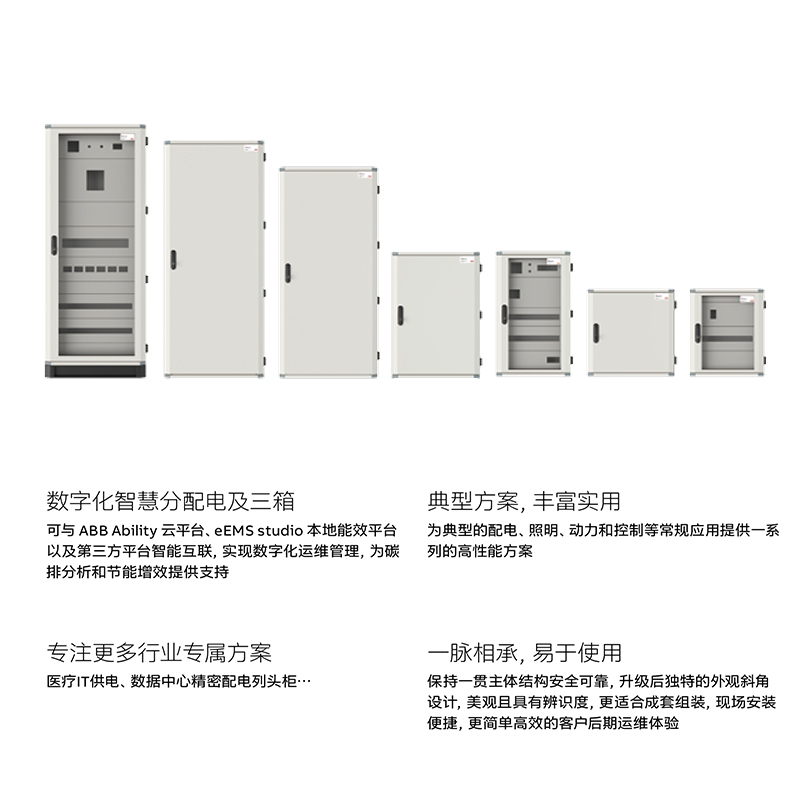

一、主要優勢

1.數字化智慧分配電及三箱

可與 ABB Ability 云平臺、eEMS studio 本地能效平臺 以及第三方平臺智能互聯，實現數字化運維管理，為碳排分析和節能增效提供支持。

2.典型方案，豐富實用

為典型的配電、照明、動力和控制等常規應用提供一系列的高性能方案。

3.一脈相承，易于使用

保持一貫主體結構安全可靠，升級后獨特的外觀斜角設計，美觀且具有辨識度，更適合成套組裝，現場安裝便捷，更簡單高效的客戶后期運維體驗。

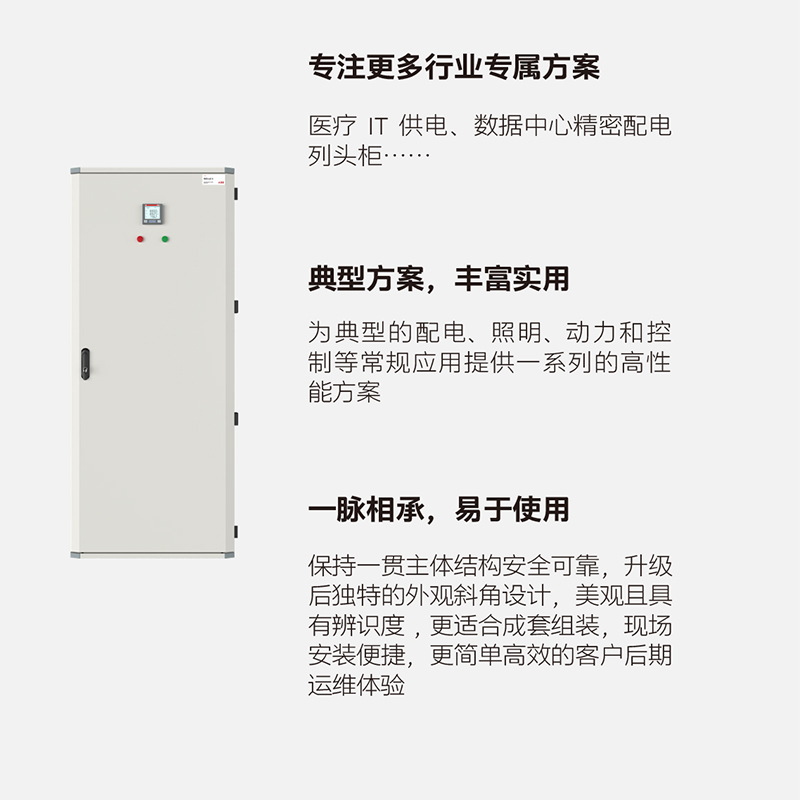

4.專注于更多行業專屬方案

醫療IT供電、數據中心精密配電列頭柜······

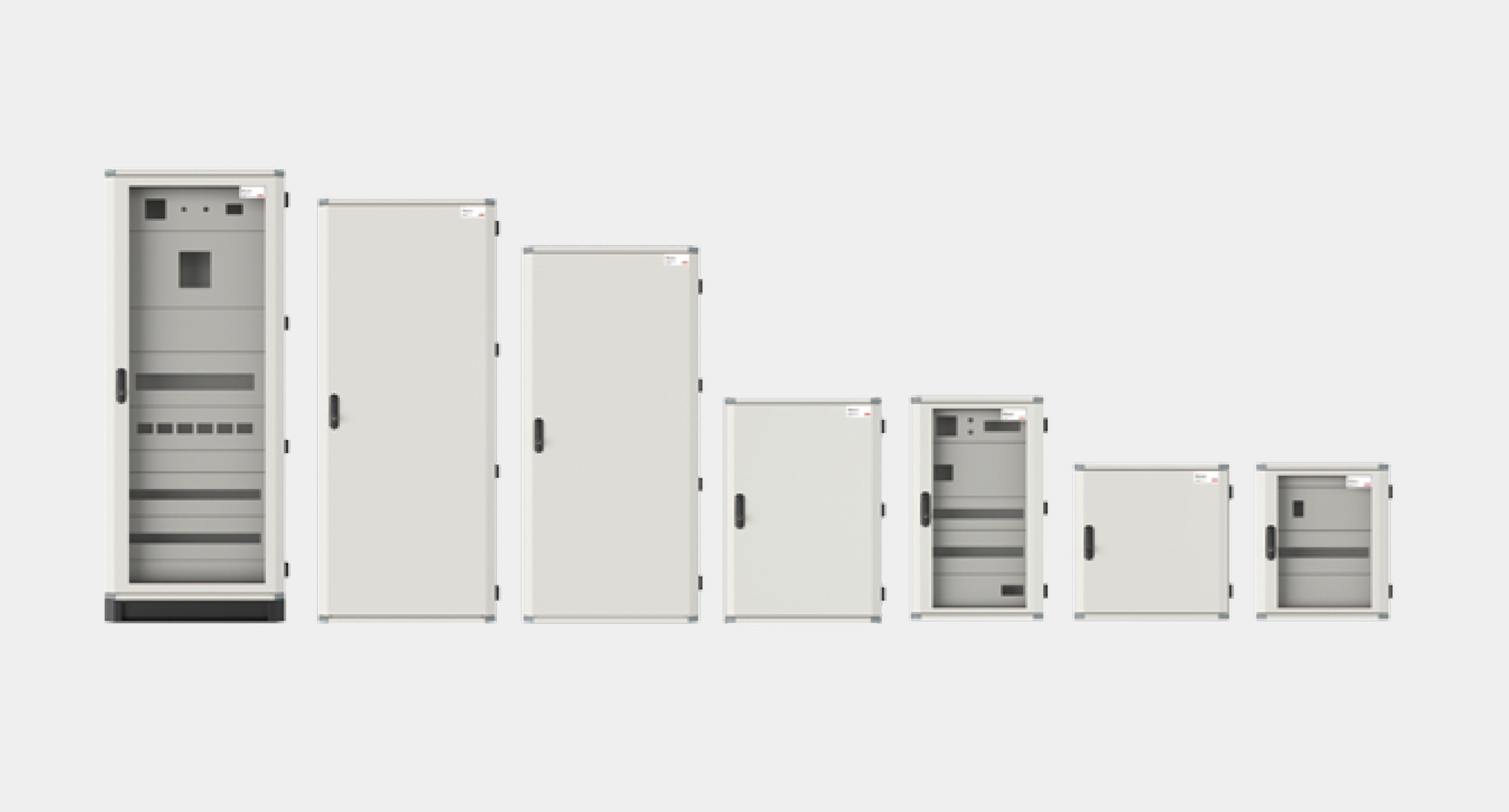

二、結構特性

1.專注于更多行業專屬方案

·延用經典RAL7035工業灰噴涂；

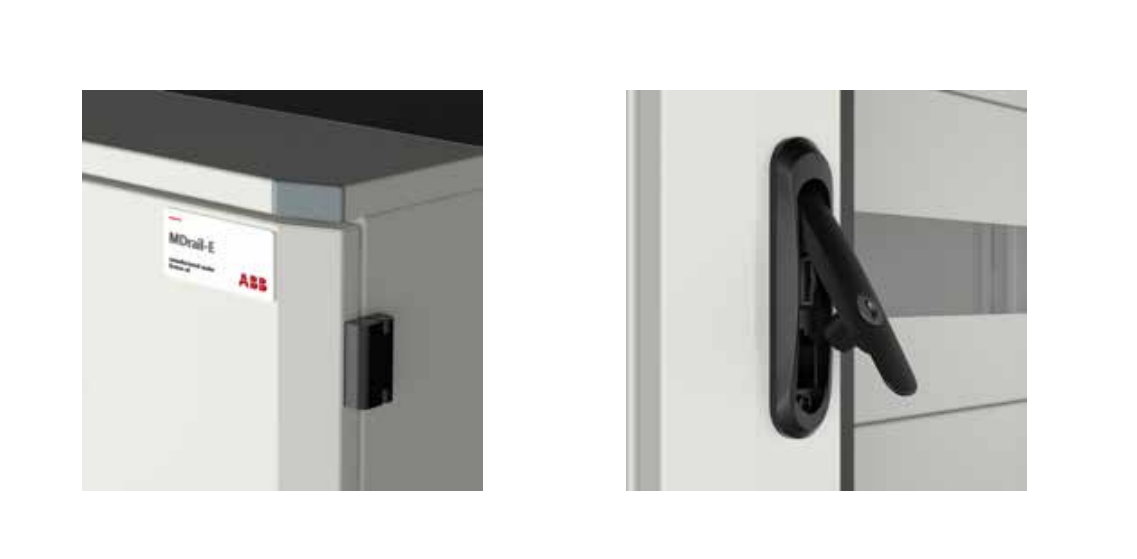

·柜門采用斜邊設計，輔以RAL7045裝飾角邊及ABB logo，凸顯工業設計元素；

·平面型手柄鎖，彰顯箱體的高品質；

·鋅合金鉸鏈在保證強度的前提下，實現門板180°開啟角；

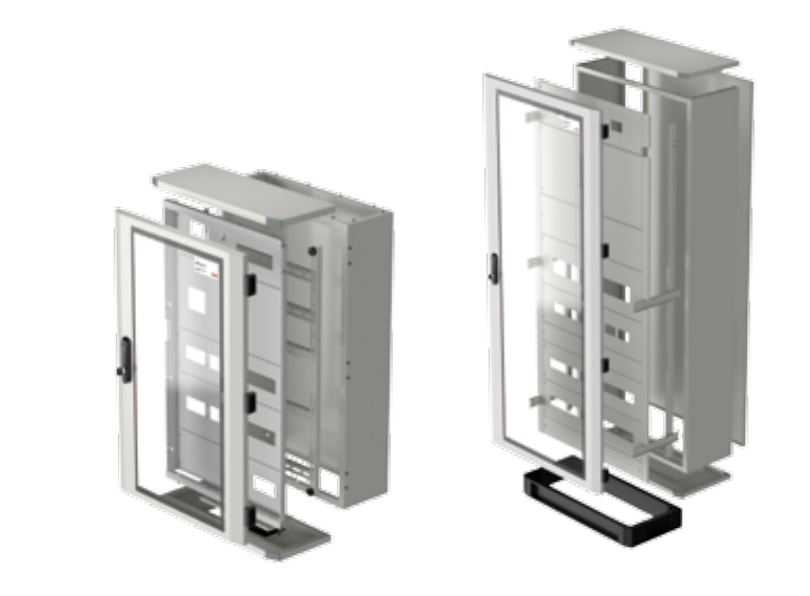

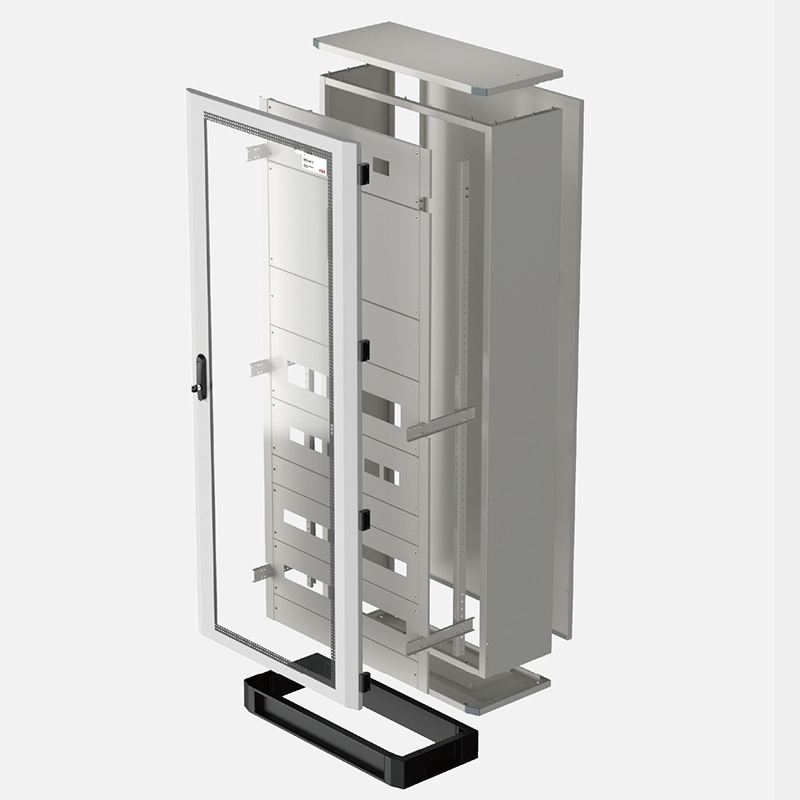

2.結構高效靈活

·根據應用場景的不同需求，提供多種安裝方式；

·融入標準化的設計理念，結構堅固，抗沖擊；快速組裝套件能大大縮短組柜和安裝時間，提高生產效率；

·融入模塊化的設計理念，外形尺寸可根據元件類型、安裝方式、接線方式、預留空間等靈活擴展；

3.系統安全可靠

·通過權威第三方完整型式試驗的低壓分配電系統；

·ABB核心元器件更易于保證級聯保護配合和成套功能；

·功能單元具有阻止直接接觸帶電部件的前面板，防護等級達IP2XB；

·創新的頂蓋設計，防護等級達IPX1；

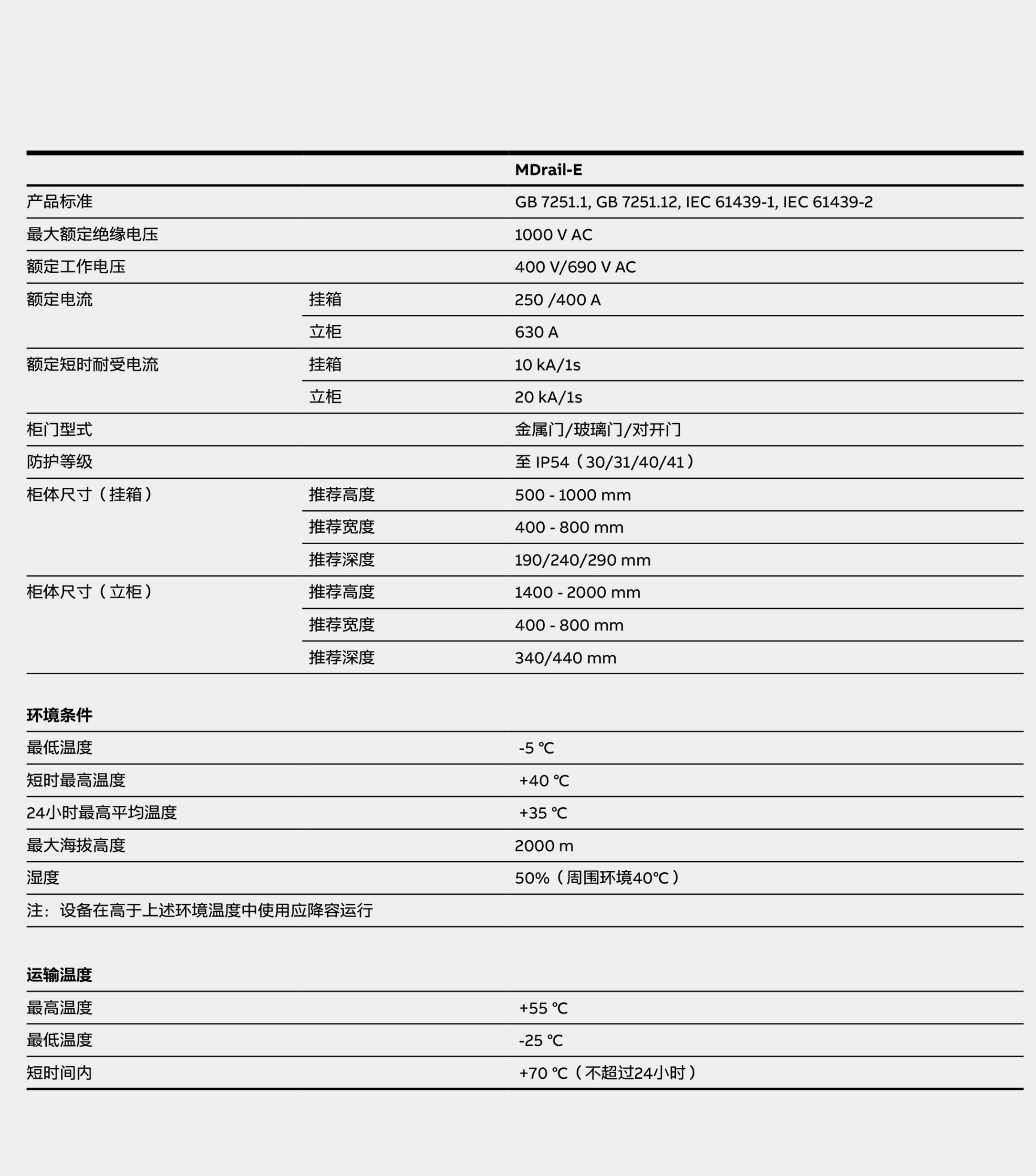

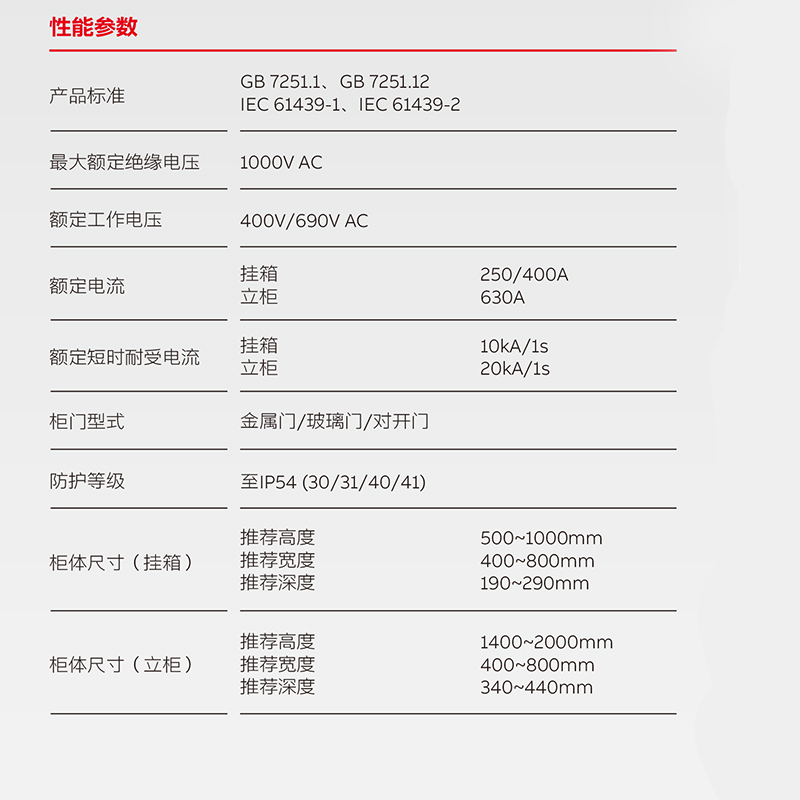

三、技術參數

· 產品型號：MDrail-E

· 產品標準：GB 7251.1, GB 7251.12, IEC 61439-1, IEC 61439-2

· 最大額定絕緣電源：1000VAC

· 額定工作電壓：400V/690V AC

· 額定電流：掛箱：250/400A

                    立柜：630A

· 額定短時耐受電流：掛箱：10kA/1s

                                 立柜：20kA/1s

· 柜門型式：金屬門/玻璃門/對開門

· 防護等級：至IP54（30/31/40/41)

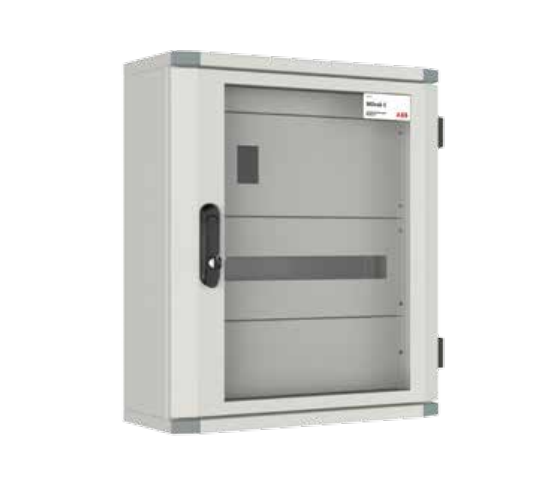

· 柜體尺寸（掛箱）：推薦高度 500-1000mm

                                 推薦寬度 400-800mm

                                 推薦深度 190/240/290mm

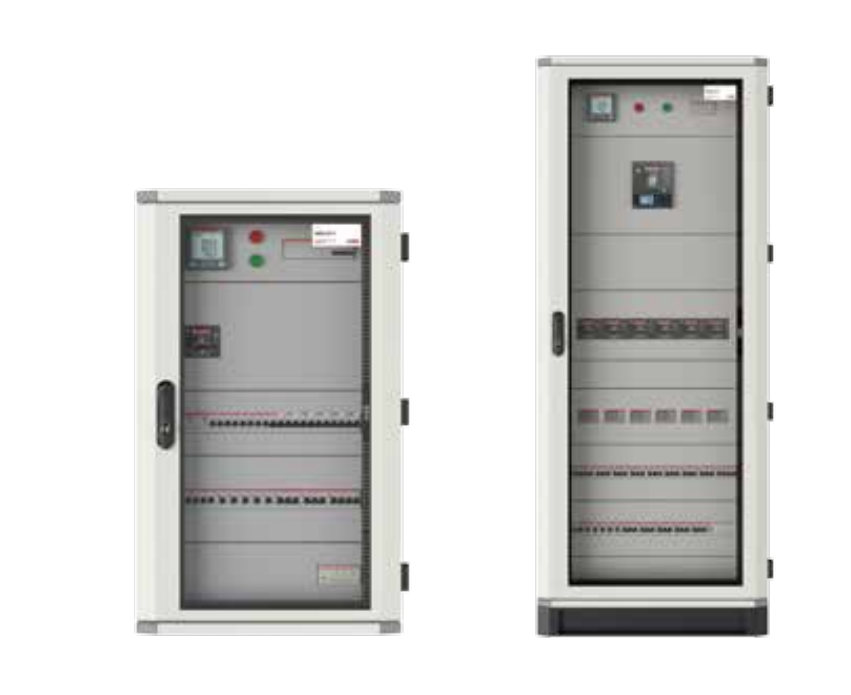

· 柜體尺寸（立柜）：推薦高度 1400-2000mm

                                 推薦寬度 400-800mm

                                 推薦深度 340/400mm

· 最低溫度：-5℃

· 短時最高溫度：+40℃

· 24小時最高平均溫度：+35℃

· 最大海拔高度：2000m

· 濕度：50%（周圍環境40℃）

· 運輸最高溫度：+55℃

· 運輸最低溫度：-25℃

· 運輸短時間內：+75℃（不超過24小時）

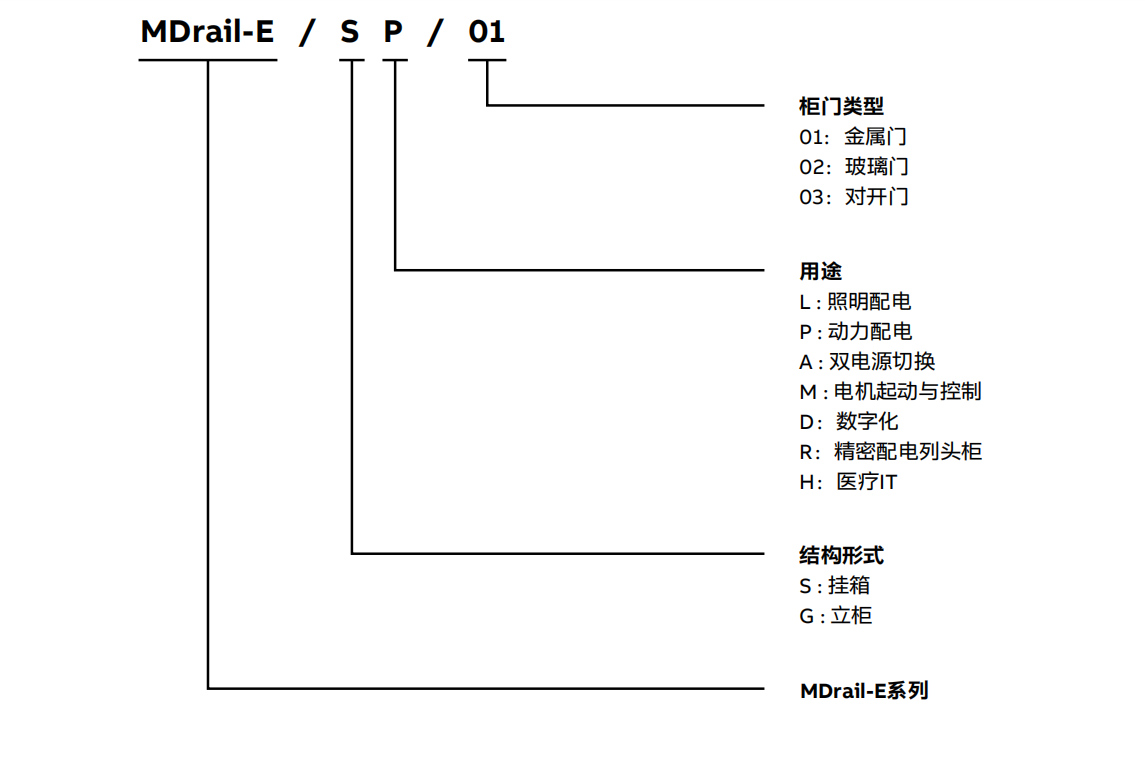

四、選型說明

五、典型應用

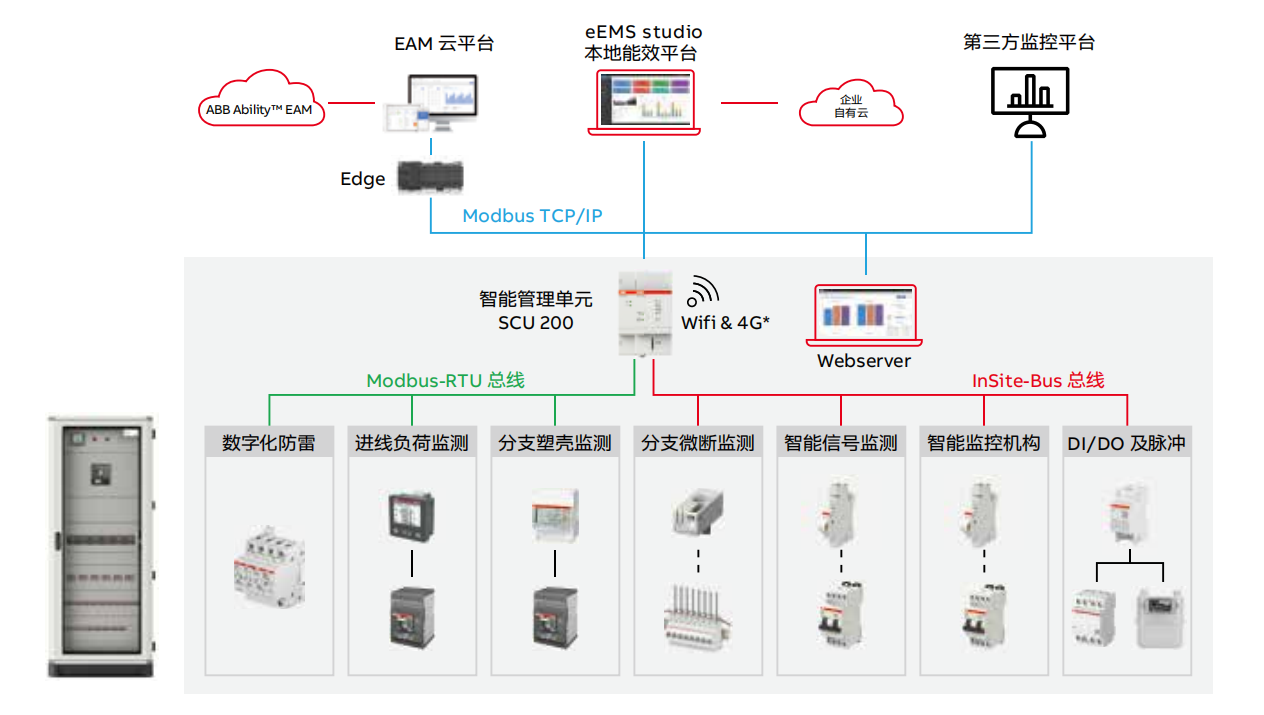

· 數字化分配電系統

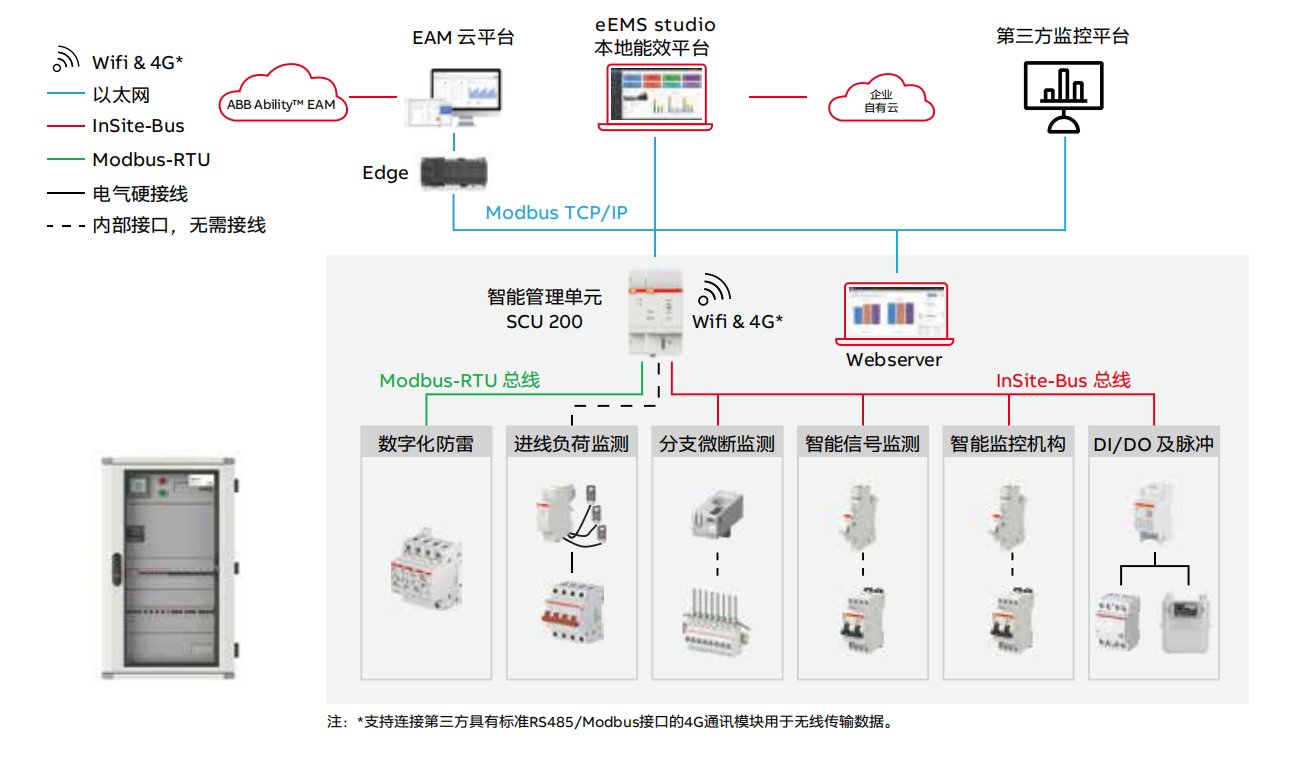

·數字化終端配電系統
