隔離開關：正確使用與重要作用全解析
文章內容來自于網絡，如果侵犯著作權，請聯系刪除。
隔離開關是一種主要用于 “隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。隔離開關（英文名稱：Disconnecting Switch），是一種在分閘位置時其觸頭之間有符合規定的絕緣距離和可見斷口，在合閘位置時能承載正常工作電流及短路電流的開關設備，是電網中重要的開關電器之一。
當工作電流較小或隔離開關每相的觸頭兩端的電壓在關合和開斷前后無顯著變化時，隔離開關具有關合和開斷回路的能力，兼有操作和隔離功能。隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。隔離開關用于各級電壓，用作改變電路連接或使線路或設備與電源隔離，它沒有斷流能力，只能再用其他設備將線路斷開后再操作。
隔離開關的動作原理一般是：通過機構箱內的電機轉動→帶動固定在轉子上的蝸桿蝸輪運動→帶動垂直連桿轉動→帶動旋轉瓷瓶轉動→帶動主導連桿運動→實現隔離開關分、合過程。

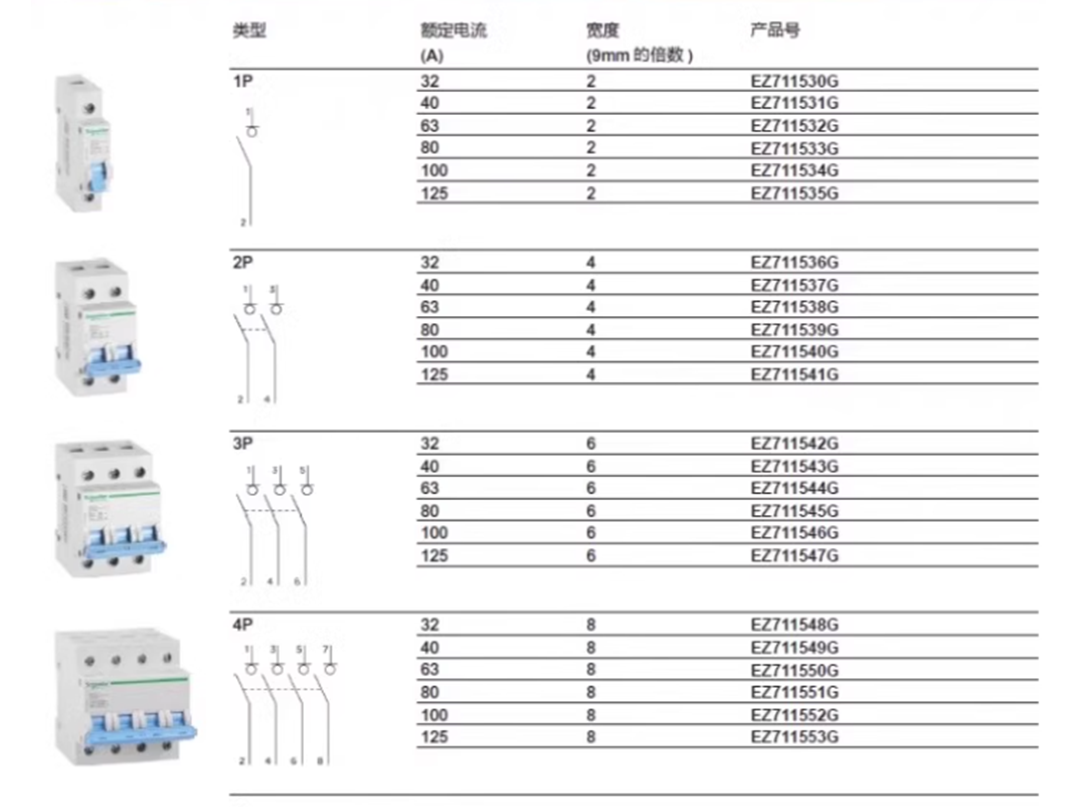

隔離開關基本構造包括導電部分、操動機構、傳動機構、絕緣部分等。隔離開關主要由絕緣瓷柱（支柱絕緣子）和導電活動臂組成。按照支柱絕緣子的數量劃分，一般有單柱式隔離開關、雙柱式隔離開關、三柱式隔離開關和 V 型隔離開關等型式。
在電氣設備停電檢修時，隔離開關將需停電檢修的設備與電源隔離，形成明顯可見的斷開點，確保工作人員和設備的安全。例如，當對電氣設備進行檢修時，用隔離開關使被檢修設備與帶電的電網分離，有了這個明顯的開斷點，就能安全地進行檢修工作。
在雙母線接線的電路中，隔離開關可實現供電線路從一組母線供電切換到另一組母線上供電。例如，電氣設備運行狀態分為運行、備用和檢修三種，將設備由一種狀態轉變?yōu)榱硪环N狀態的操作稱為倒閘操作，隔離開關在其中發揮著重要作用。通過操作隔離開關、斷路器以及掛、拆接地線將電氣設備從一種狀態轉換為另一種狀態或使系統改變運行方式。
隔離開關可拉、合電壓互感器與避雷器回路、母線和直接與母線相連設備的電容電流、勵磁電流小于 2A 的空載變壓器、電容電流不超過 5A 的空載線路。具體來說，高壓隔離開關雖然沒有特殊的滅弧裝備，但在拉閘過程中可以切斷小電流，因動、靜觸頭迅速拉開時，根據迅速拉長電弧的滅弧原理，可以使觸頭間電弧熄滅。因此，它允許拉、合以下電路：拉、合電壓互感器與避雷器回路；拉、合母線和直接與母線相連設備的電容電流；拉、合勵磁電流小于 2A 的空載變壓器，如一般電壓為 35kV，容量為 1000kVA 及以下變壓器，電壓為 110kV 容量為 3200kVA 及以下變壓器；拉、合電容電流不超過 5A 的空載線路，如一般電壓為 10kV，長度為 5km 及以下的架空線路，電壓為 35kV、長度為 10km 及以下的架空線路。

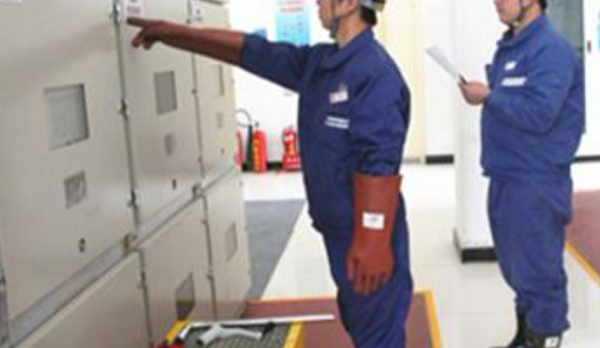

在進行隔離開關操作前，必須確認與隔離開關連接的斷路器等開關設備處在分閘位置上。這是確保操作安全的重要前提，只有在斷路器等設備分閘后，才能進行隔離開關的操作，以防止帶負荷操作隔離開關，避免發生危險事故。

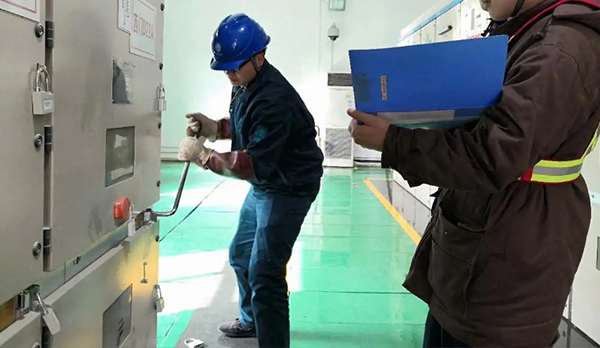

進行合閘操作時，操作人員應站好位置，果斷迅速合上隔離開關。在合閘動作快結束時不宜過大，防止對設備造成損壞。操作完畢后，應檢查主閘刀與靜觸頭接觸是否良好，確保合閘成功。對于單極隔離開關，合閘時先合兩邊相，后合中間相，以確保三相的同步性和穩定性。
在進行分閘操作前，必須確認斷路器等開關設備已處于分閘狀態。然后緩慢操作隔離開關，待主閘刀離開靜觸頭后迅速拉開。操作完畢后，應檢查隔離開關是否處于斷開位置，并檢查其操作機構是否鎖牢，以確保設備的安全可靠。
在操作中如發現絕緣子嚴重破損、傳動桿嚴重損壞等嚴重缺陷時不得進行操作，應立即停止操作并匯報相關部門進行處理。如果遠控電氣操作失靈時，在特定條件下可現場就地操作，但必須嚴格按照操作規程進行，確保操作安全。同時，在操作過程中，如果出現各種異常現象，應立即停止操作，可使用緊急停止按鈕將操動機構停止，并及時匯報情況，采取相應的處理措施。
隔離開關的選擇應滿足回路的額定電壓和通過計算電流的要求。
首先，隔離電器通常是指無載的電流通斷電器，如隔離開關、熔斷器、刀熔開關、插頭插座連接片等都可作為隔離電器使用。為更好地維護、測試、檢修以及確保安全，隔離開關應符合隔離要求，當遇到短路時也能保護電器，且應安裝在控制電器附近。隔離開關必須按短時和峰值進行耐受電流的校驗，在有通斷能力要求時，其斷流能力應大于回路預期電流。當選用的隔離開關用來安裝隔離電器時，手柄中央不能將負荷電流切斷，其他形式的隔離開關若能斷開相應負荷電流，則必須選用帶滅弧罩型的刀開關。

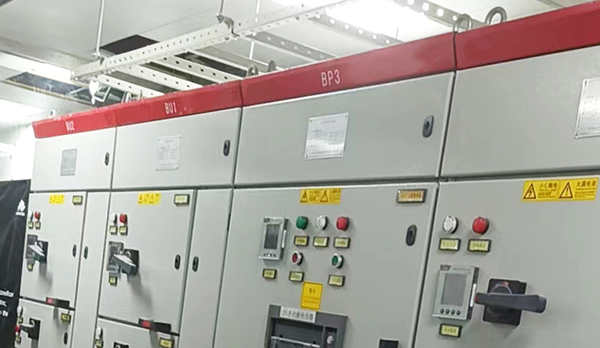

由建筑物外引入的配電線路，應在室內分界點便于操作維護的地方裝設隔離電器。不管什么類型的建筑物，只要從建筑外引入 220/380V 電源到總進線箱，總進線箱靠近電源端都應設置隔離開關。另外，為了檢修操作需要，通常高層建筑中樹干式的樓層配電箱、電梯配電箱中電梯控制箱出線回路端等也需要設置隔離開關。

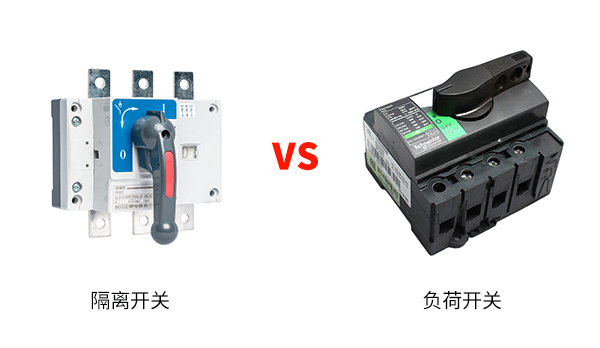

隔離開關只適合切斷無負荷的電流，無法切斷負荷電流、短路電流；負荷開關有滅弧裝置，能過載電流以及額定的負荷電流，但不能切斷短路電流。
隔離開關主要作用是在電路中形成明顯的斷開點，以保證檢修人員和設備的安全，它沒有滅弧能力，不能帶負荷操作。而負荷開關雖然有滅弧裝置，但也只能在一定范圍內切斷電流。例如，當電路中需要切斷一定倍數的小干負荷電流和過載電流時，可以使用負荷開關；但如果遇到短路電流，負荷開關就無法切斷，這時需要與高壓熔斷器串聯使用，借助熔斷器來切斷短路電流。

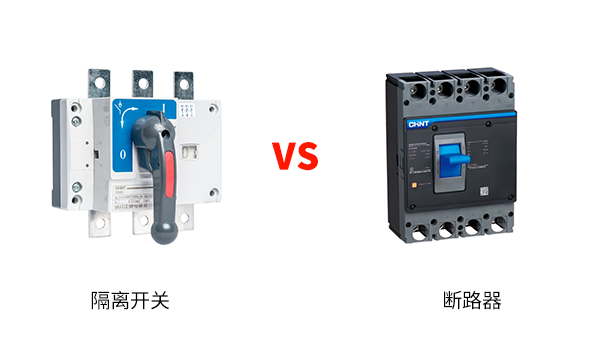

隔離開關沒有消弧設備，不能切斷一定容量的負荷電流和故障電流，以就地手動操作為主，檢修時有明顯斷開點；斷路器裝有消弧設備，能切斷負荷電流和故障電流，可遠程電動控制操作。
隔離開關主要用于隔離電源，在檢修時提供明顯的斷開點，確保安全。它沒有消弧設備，不能切斷負荷電流和故障電流，操作方式主要是就地手動操作。而斷路器則具有強大的滅弧能力，能夠切斷負荷電流和故障電流。斷路器通常采用遠程電動控制操作，具有良好的封裝形式，從外觀上不能直觀判斷其處于閉合或斷開位置。在實際應用中，隔離開關和斷路器常聯合使用，一般隔離開關上一級控制，斷路器下一級控制。拉閘時先拉開斷路器再拉隔離開關，合閘時先合隔離開關再合斷路器。
